Descirption rapide de la consolette à 6 entrées
:
La chaîne d'amplification principale comprend six
entrées identiques comportant chacune un transfo d'entrée 50 ohms, un préampli
équipé d'une 1603 montée en penthode, un potentiomètre de 200 kohms et un étage
mélangeur à base d'une 1603 montée en penthode.
Les six lampes de mélange sont montées en parallèle sur
une même résistance de charge.
Le signal ainsi mélangé est injecté dans un
amplificateur général. Ce dernier comprend un potentiomètre de 200 kohms
(général), un amplificateur à base d'une 1603 montée en penthode, un étage de
sortie équipé d'une 1603 en triode, un réseau de contre-réacton et un transfo
d'adaptation en sortie délivrant +12 dB sous 200 ohms et 0 dB sous 16
ohms.
Il existe également une chaîne d'ordre et de réinjection
(entrée 2). Elle permet la distribution des ordres dnas le sutido, l'écoute des
modulations sur l'une des entrées et la réinjection dans le studio après
amplification. Elle comprend un préamplificateur (transfo d'entrée 1/16 et 1603
montée en penthode) et un amplificateur général identique à celui de la chaîne
principale permettant ainsi son utilisation en secours (manoeuvre d'une
clé).
Un amplificateur de puissance est également présent dans
la consolette. Il est identique aux deux autres et peut servir de secours. Il
est normalement utilisé pour le contrôle du haut-parleur du
studio.
Un oscillateur à trois fréquences (30, 1000 et 10 kHz)
est incorporé à la consolette pour le réglage des voies.
Les alimentations, externes à la consolette, assurent la
fourniture des différentes tensions d'alimentation.

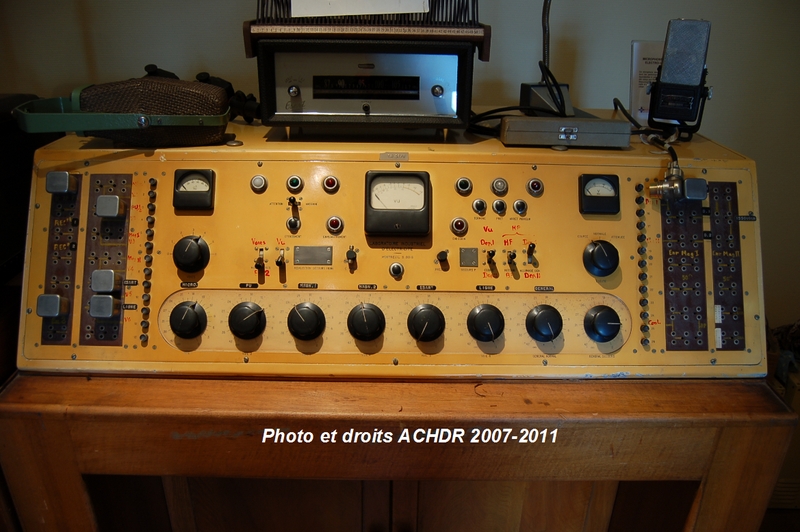

La consolette représente une jolie pièce de 1,1 m x 0,6
m x 0,3 m pour une masse respectable de 88 kg. Les alimentations, logées dans le
meuble, sous la consolette ne pèsent que 45 kg.
Les alimentations fonctionnent à partir du secteur
110 V (uniquement).
|
