Visitez le bâtiment B.

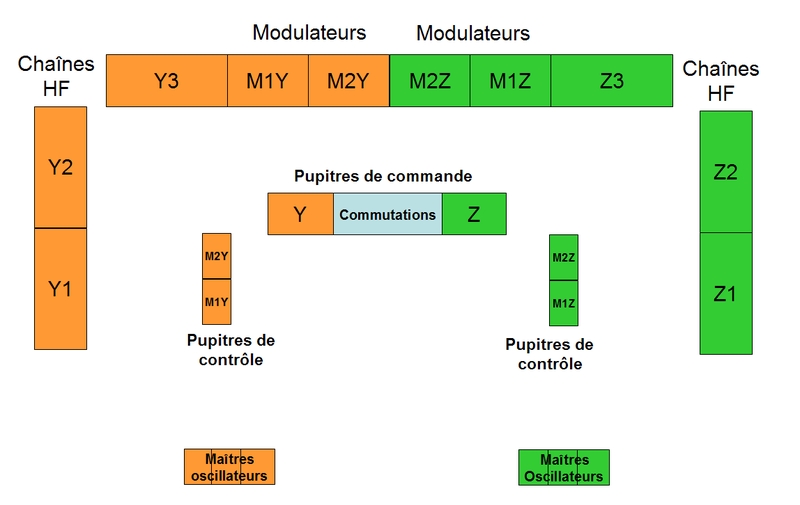

Il existe plusieurs manières de décrire le bâtiment B de l'ACHDR. La première consiste à suivre le schéma synoptique ci-dessous. Une autre voie est possible : la visualisation du plan de la station qui est donnée sur le plan ci-dessous.



La visite se fait simplement. Les éléments majeurs du bâtiment sont liés à des pages spécifiques où vous trouverez une description plus précise de l'élément : gros plans, schéma électrique, parties normalement câchées en service.

Pour le moment, toutes les zones ne sont pas accessibles. Elles devraient l'être dans un futur plus ou moins proche. La tâche est ardue car ce bâtiment ressemble à un iceberg ! Dans un premier temps, vous ne voyez que la salle d'émission, les pupitres, les baies. Avec un oeil exercé, vous découvrez le reste, ce qui est appelé improprement "les servitudes". Elles représentent plus de 75 % de la documentation et des surfaces du bâtiment.



Il s'agit de l'alimentation électrique avec ces multiples tensions (haute tension, polarisation, chauffage), de la génération hydraulique (génération, traitement, circulation de l'eau de refroidissement des tubes de puissance), les télécommandes (qui assurent la protection des personnels lors des interventions dans les baies), les secours,  les commutations d'antennes ...



Si vous désirez visiter une zone non encore définie, n'hésitez pas à nous le faire savoir.



Bonne visite.

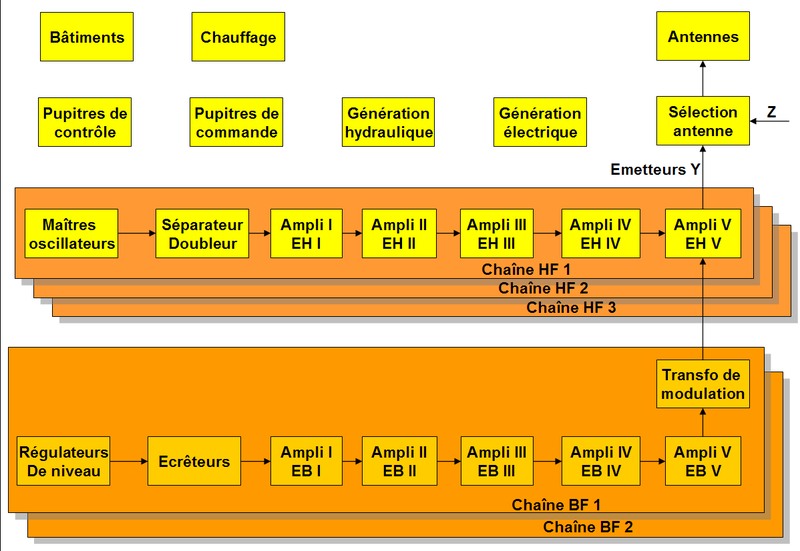

Le synoptique ci-dessus ne représente que la moitié du bâtiment B. Il est composé de deux series d'émetteurs : les émetteurs Y et les émetteurs Z. Ces deux séries sont rigoureusement identiques. En conséquence, le synoptique est applicable pour tout le bâtiment.

Chaque série d'émetteurs dispose de deux chaînes BF appelées M1 et M2 (M pour modulateur) et de trois chaînes HF (HF1, HF2 et HF3). Si les deux chaînes BF sont identiques, il en est autrement des chaînes HF. En effet, ces dernières sont dédiées à des gammes de fréquences bien définies, pilotées par des maîtres-oscillateurs à quartz thermostatés.

Chaque chaîne HF peut être commutée sur n'importe quelle chaîne BF. Au global, comme spécifié en 1940, ce bâtiment est capable d'émettre 4 émissions différentes sur 4 fréquences différentes.

L'ensemble est contrôlé à partir de 3 pupitres : deux pupitres de contrôle (1 par série d'émetteurs - Y et Z), et un pupitre centrale de commande (tensions, hydraulique Y et Z, arrivée énergie électrique, commutation des chaînes, commutation des antennes).

Les quatre sorties d'émetteurs sont aiguillées soit vers une antenne fictive (une seule pour un seul émetteur) soit vers un réseau de 12 antennes losanges initialement puis rideaux à partir du début des années 1960.
