Le rôle de la chaîne BF (Basse Fréquence) est
d'amplifier le signal du diffuseur afin qu'il module le signal HF (Haute
Fréquence) et qu'il puisse se propager vers la zone de diffusion.
La chaîne prise comme exemple est la M1Z (Modulateur
1 de l'émetteur Z). Il y a deux chaînes BF par série d'émetteurs (donc 2
émissions simultanées de programmes différents par émetteur, soit 4 émissions
possibles à partir du bâtiment B).

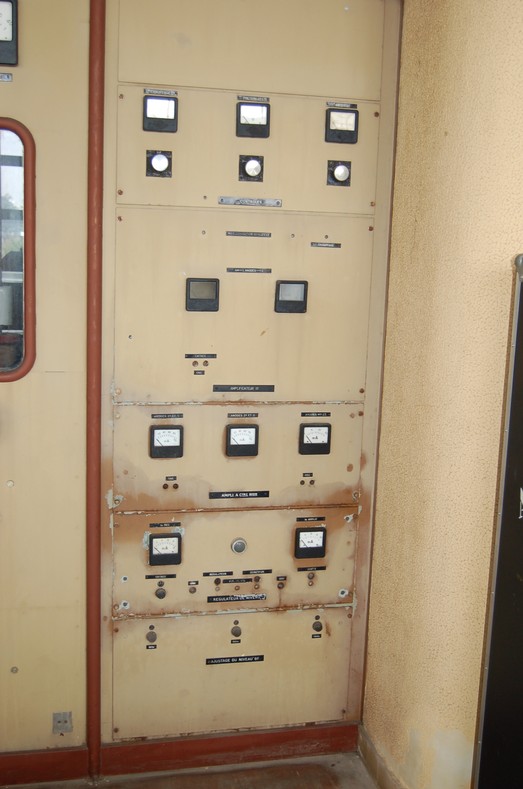

Le signal Basse Fréquence (et très basse puissance)
arrive du dispatching par la partie inférieure de la baie située à droite. Il
passe successivement par :
-
un étage d'ajustage du signal BF
-
un régulateur de niveau à 2 EH2 et 2 EBC
3
-
un étage amplificateur à 2 triodes 6C5
(Ampli I)
un étage amplificateur à 2 pentodes EL 39 (Ampli
II)
-
un étage amplificateur à 2 triodes E.200.M (Ampli
III)

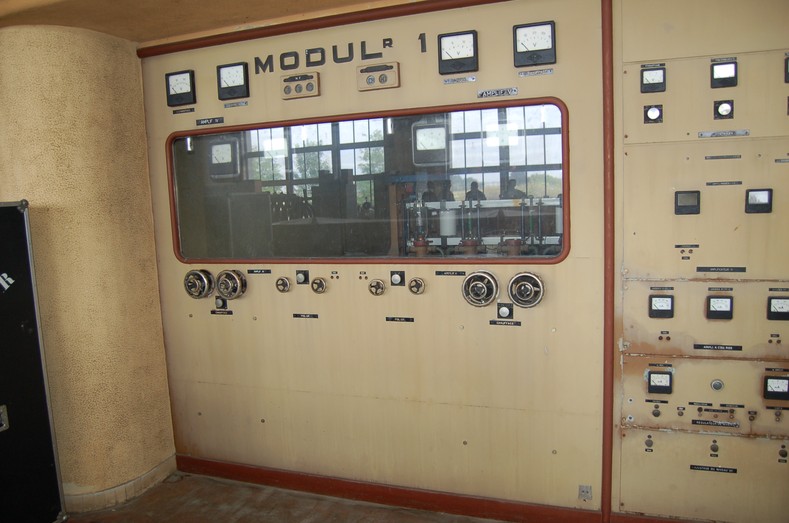

Le signal passe alors sur le coté gauche de la baie
principale pour être amplifié par :
-
un meuble d'amplification intermédiaire comportant
un étage amplificateur classe B à 2 triodes E.1651.M à circulation d'eau
(Ampli IV)
-
un meuble d'amplification terminal
comprenant un étage amplificateur, équipé de 6 triodes E.1801 à
circulation d'eau, fonctionnant en classe B (Ampli V)
En sortie de l'ampli V, le signal est dirigé vers le
transformateur de modulation de l'émetteur.
| |
| | | | | | |

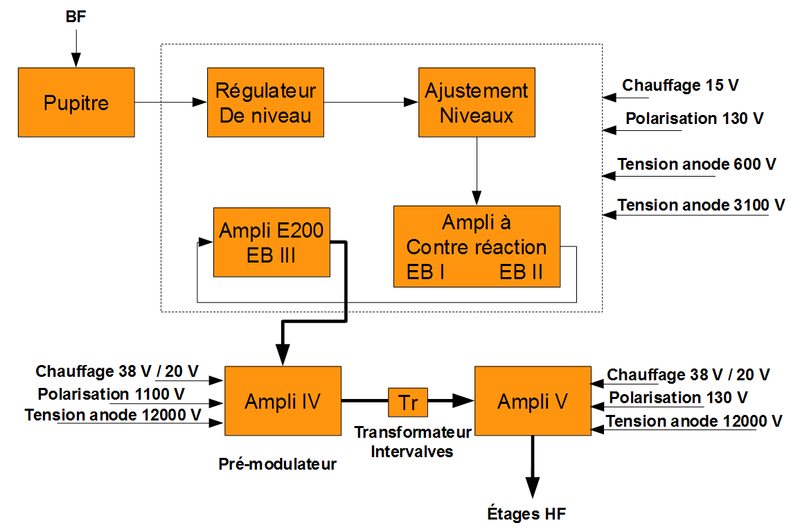

Le diagramme précédent permet de mieux entrevoir
l'architecture de la chaine BF.
Le détail de chaque bloc orange est disponible en
cliquant dessus.
| |
| | | | | | | | | |
