Ce meuble rassemble les maîtres oscillateurs des émetteurs Z.

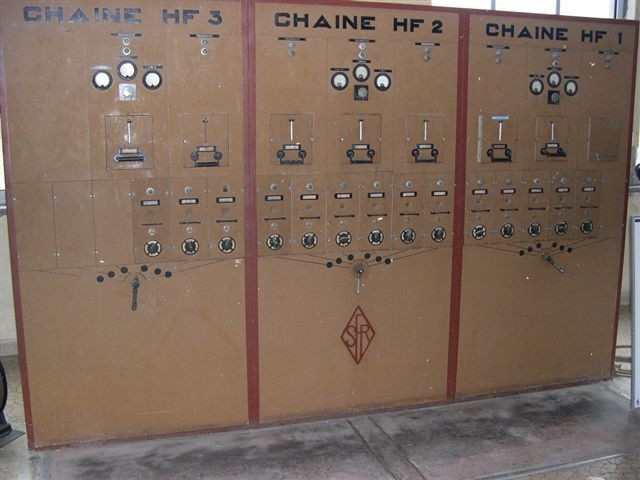

Il est composé de trois meubles correspondants chacun à une chaîne HF.

Chaque chaîne HF comprend entre 2 et 3 sous-gammes de fréquences.

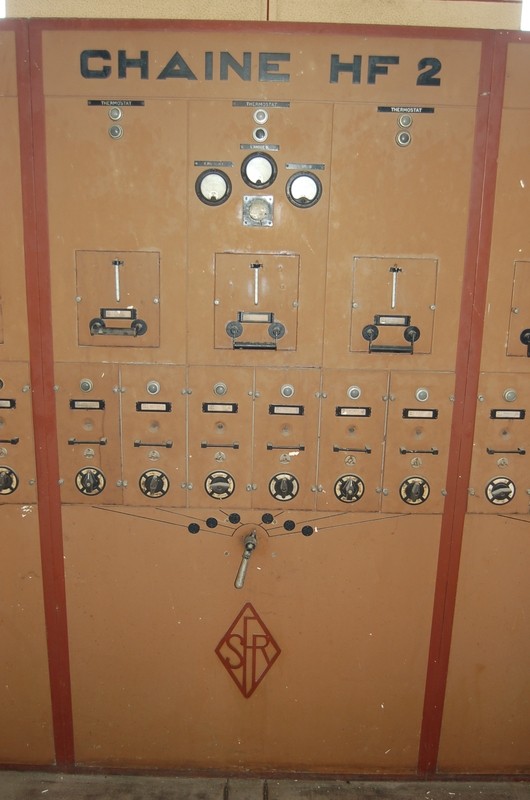

La chaîne HF 2 est la plus complète et la plus représentative des maîtres oscillateurs.

De haut en bas, on trouve :

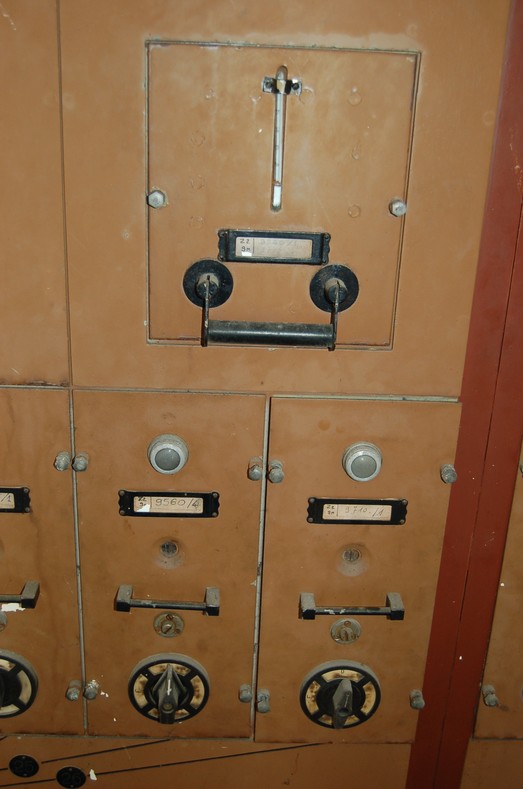

Les fours à quartz sont des enceintes thermostatées qui vont permettre d'obtenir une fréquence d'émission la plus stable possible dans le temps. Elle fonctionne avec les étages oscillateurs et amplificateurs.

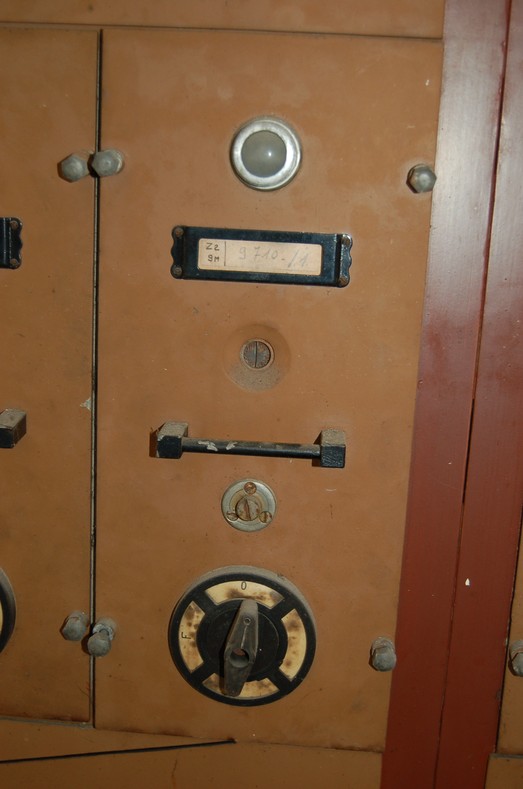

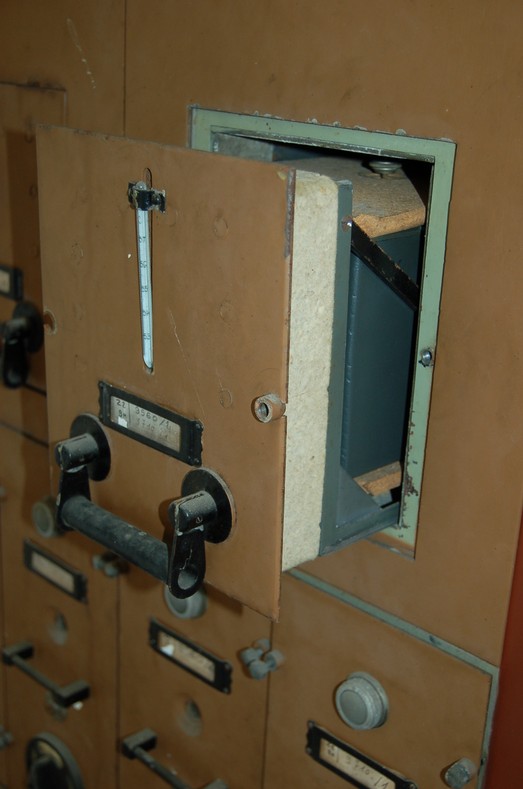

Le four à quartz est un tiroir qui peut se déposer du meuble pour le chagement des quartz et la maintenance. Cette enceinte est thermostatée. C'est à dire qu'une température constante règne à l'intérieur du tiroir. Un thermometre en façade permet aux techniciens de l'exploitation de contrôler la température du four. Les registres d'exploitation permettent de retrouver les mesures effectuées journellement sur ces équipements.

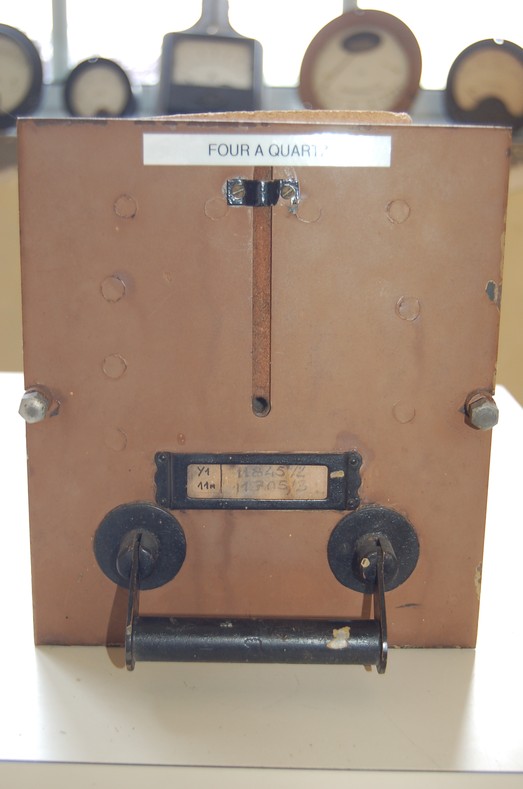

Le tiroir enlevé provient de la chaîne 1 de l'émetteur Y.

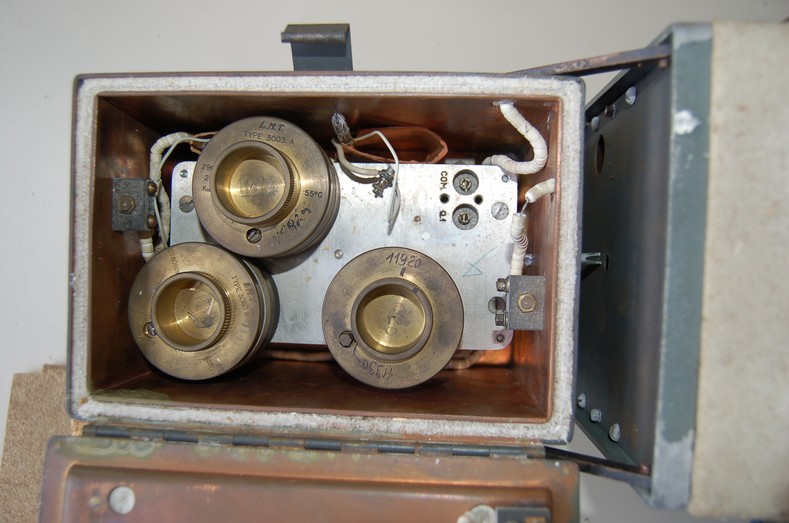

Il peut comprendre jusqu'à 4 quartz (Un est manquant dans ce tiroir).

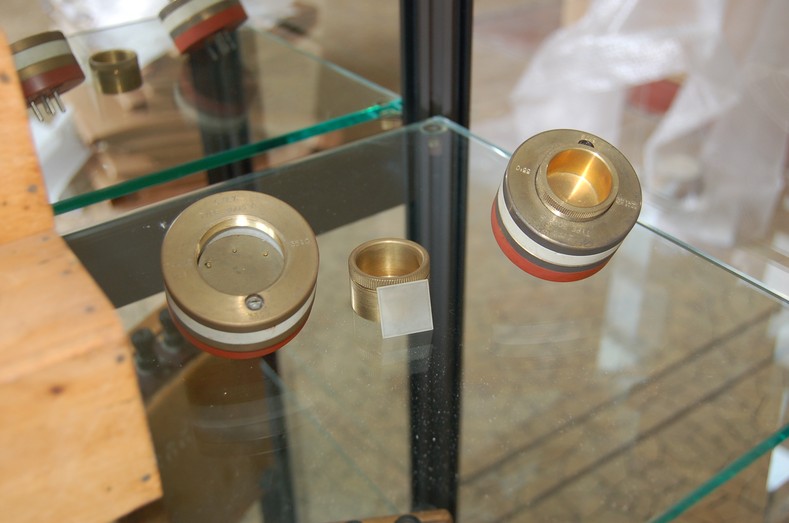

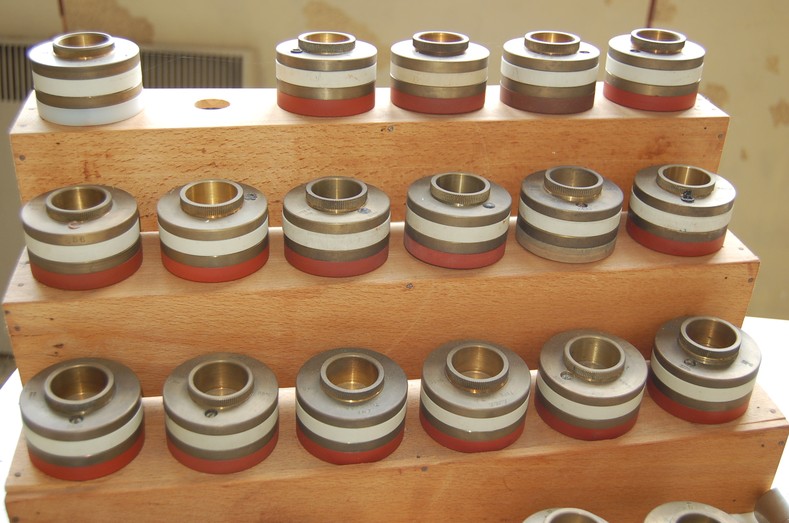

Ces modules ronds correspondent aux quartz. A chaque saison, ils étaient modifiés et alignés sur les nouvelles fréquences autorisées par le diffuseur.

Le quartz est une fine plaque christalline mise sous pression entre un mandrin cylindrique et l'embase support.

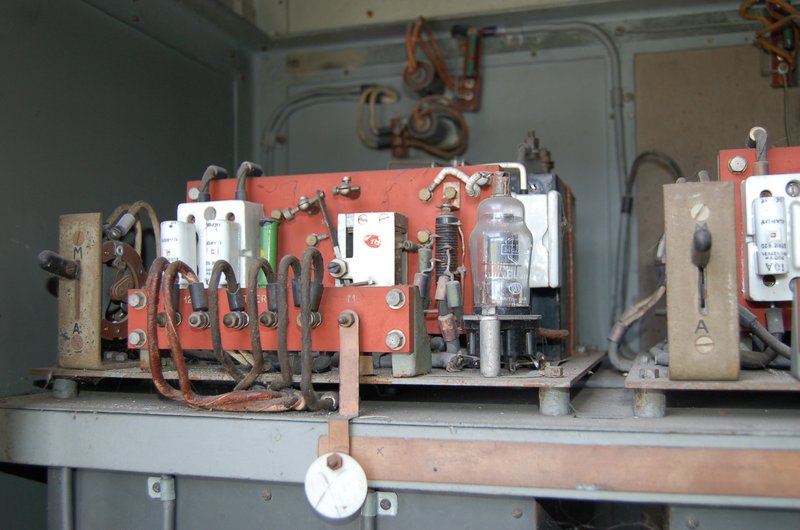

Les quartz servent de référence de fréquence. Des étages spécifiques permettent de générer cette fréquence. Ce sont les oscillateurs. Un amplificateur est joint à cet étage afin que le signal de référence parvienne aux étages de la chaîne HF dans de bonnes conditions (absence de bruit).

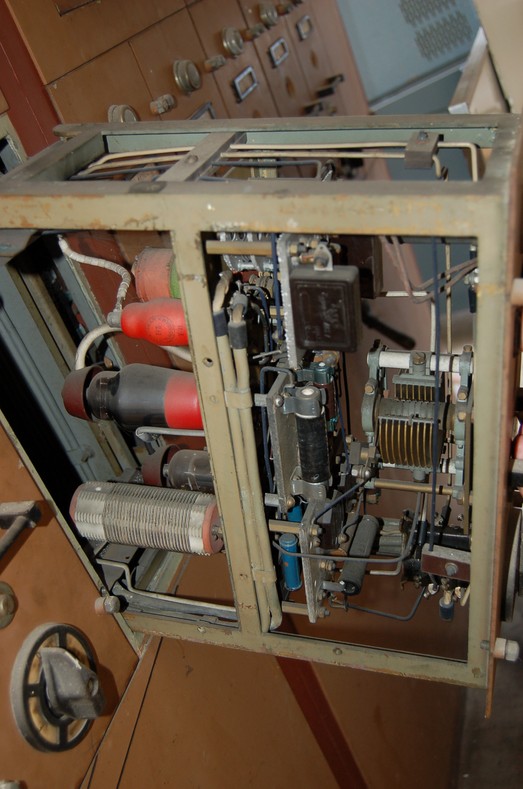

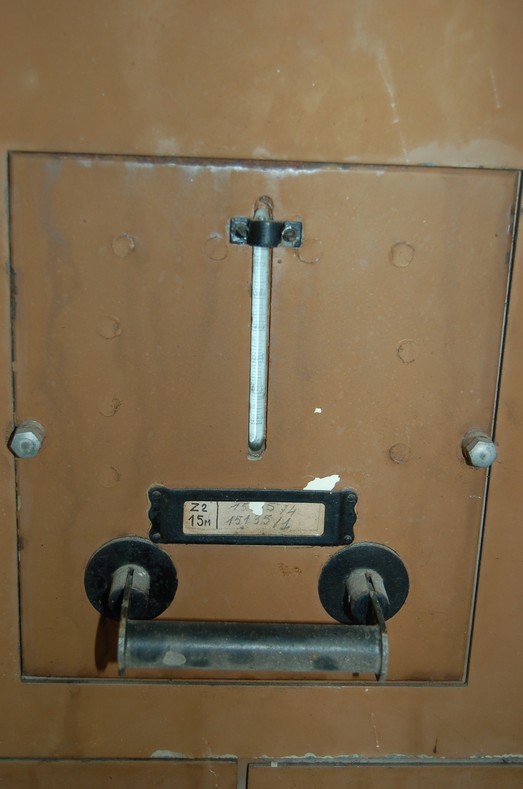

Le tiroir extrait provient de la chaîne 2 de l'émetteur Z.

Les maîtres oscillateurs sont alimentés par 8 ensembles (1 par chaîne plus un de réserve) constitués par des redresseurs cuproxydes.

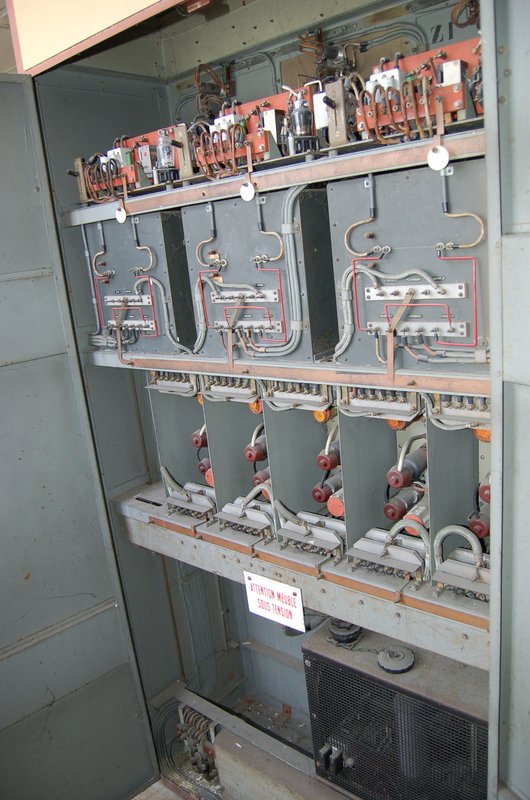

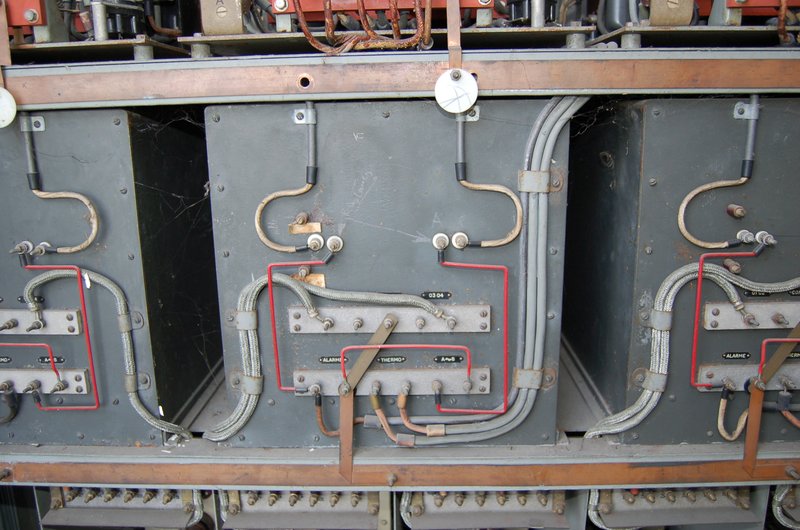

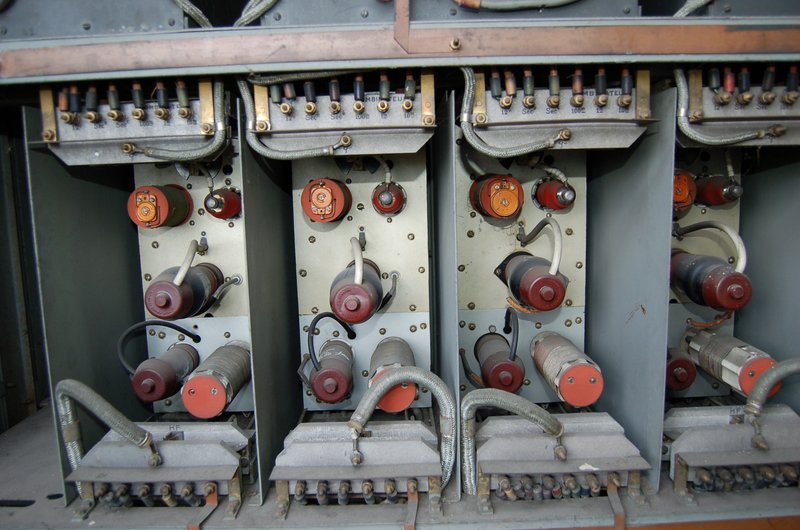

Passons derrière les baies des maîtres oscillateurs et ouvrons les portes pour accéder aux alimentations, aux câblages des fours et des amplificateurs-doubleurs.
