Les Chaînes HF


Le rôle de la chaîne HF (Haute Fréquence) est d'amplifier le signal de référence en provenance des maîtres oscillateurs afin qu'il soit modulé (qu'il porte) le signal BF (Basse Fréquence) en provenance du diffuseur.
Chaque chaîne (il y en a 3 par série d'émetteurs : Y1, Y2, Y3, Z1, Z2, Z3) comprend 3 meubles.
  • A droite, on trouve le  meuble de commande composé de
    1 maître oscillateur de secours à auto excitation équipé avec 1 lampe P5
    1 étage doubleur ou tripleur équipé avec 1 lampe à faisceau dirigé P17
    1 étage amplificateur équipé avec 2 lampes à faisceau dirigé P17 (Ampli I)
    1 étage amplificateur équipé avec 2 pentodes P77 (Ampli II)
    1 étage amplificateur équipé de 2 pentodes P1000 (Ampli III)
  • A gauche, on trouve l'Ampli IV, formé par un meuble d'amplification intermédiaire équipé avec 2 triodes à circulation d'eau E1856B
  • Au centre, se trouve l'Ampli V, constitué d'un meuble d'amplification terminale équipé avec 2 triodes à circulation d'eau E3056

La sortie de l'amplificateur V est dirigée vers la commutation d'antennes puis vers les feeders d'alimentation de l'antenne fictive ou des antennes.

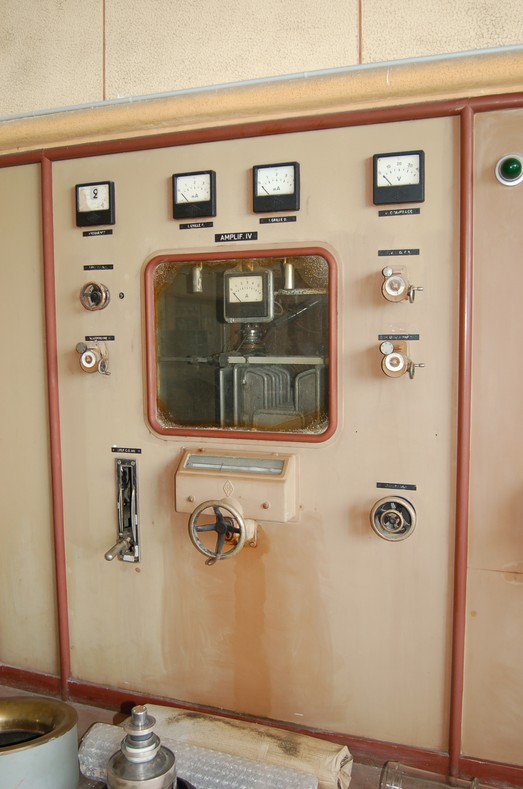

Ampli HF IV

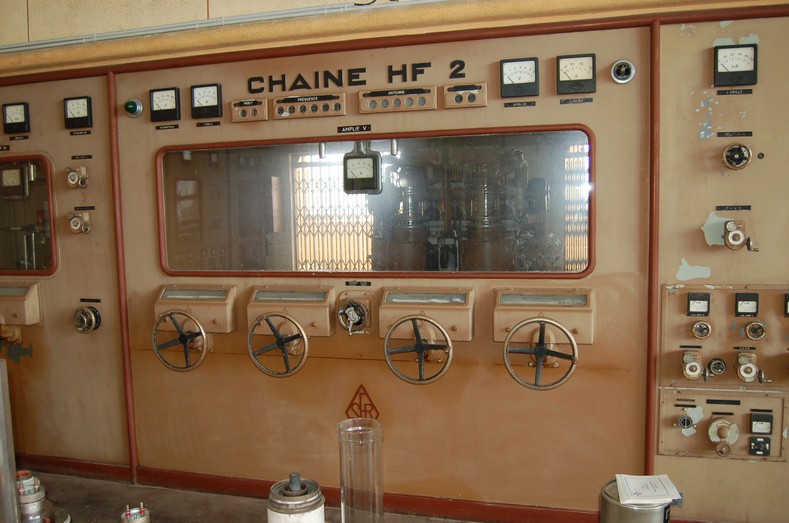

Ampli HF V

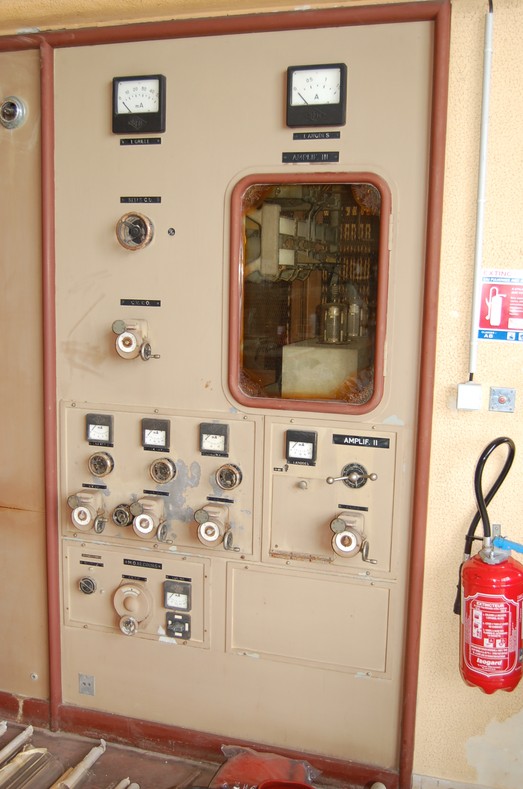

Amplis HF I à III
