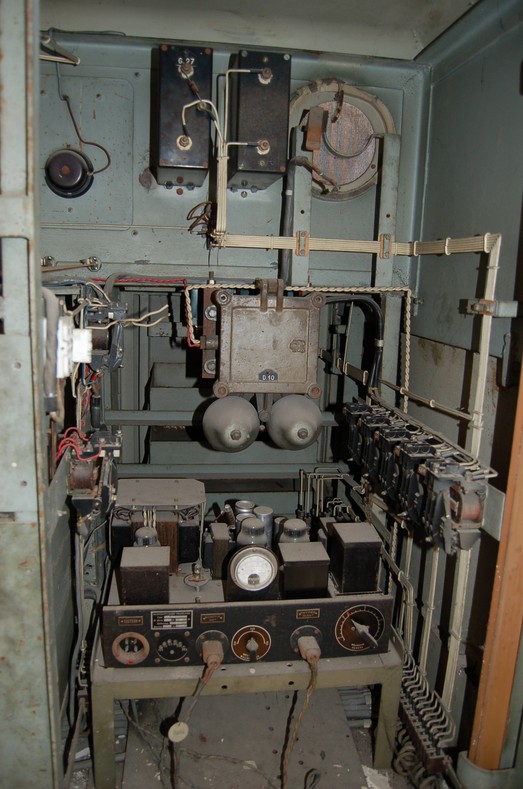

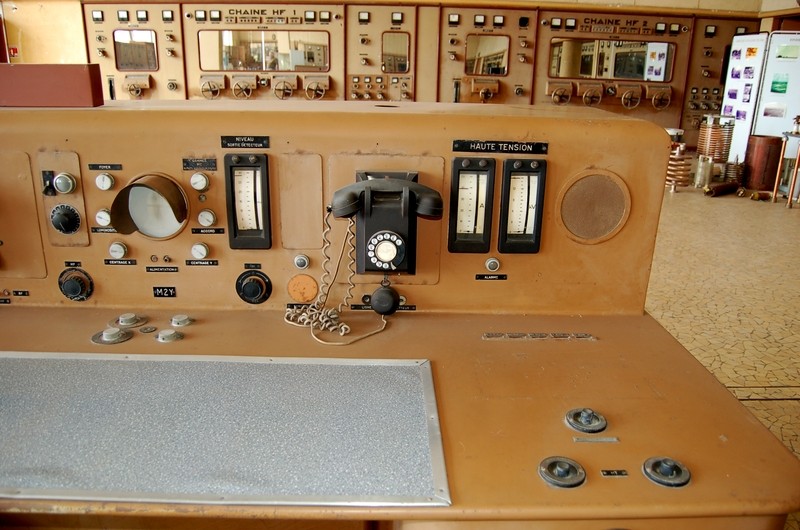

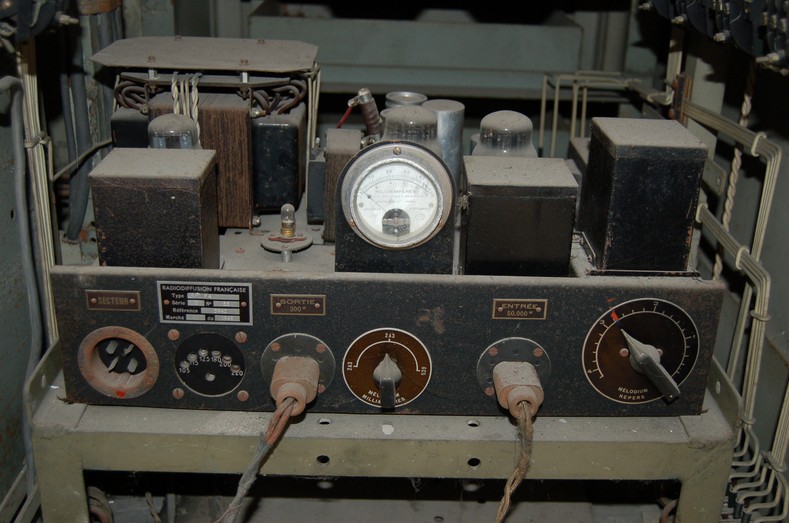

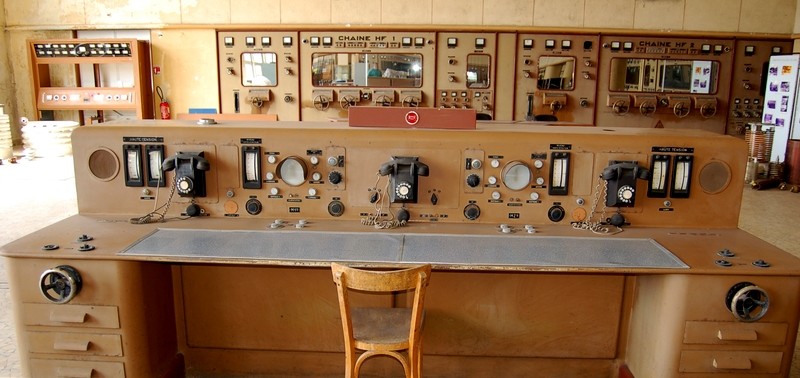

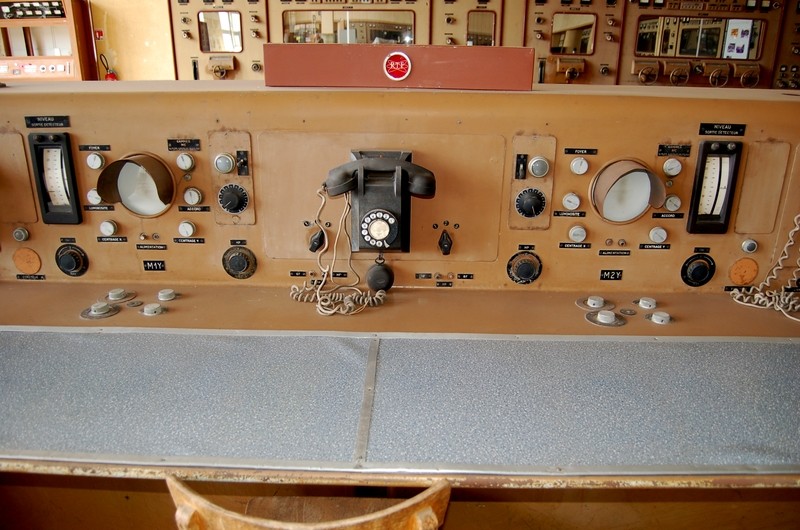

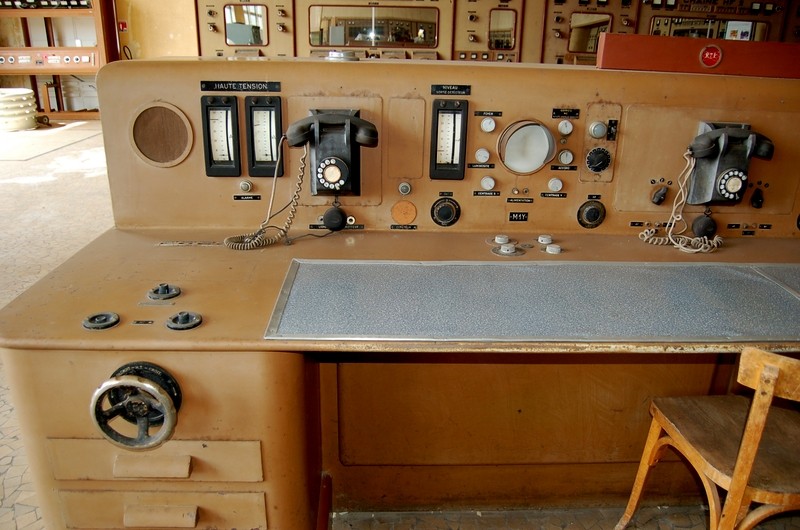

Le pupitre latéral gauche pour le contrôle
de deux émissions (M1Y et M2Y), comporte :
-
Un contrôle réduit de la
réfrigération
-
Les boutons commandant le démarrage et
l'arrêt des source, leur application sur les divers étages, les signalisation
associées et les appareils de contrôle des sources
Le pupitre latéral droit est identique
pour le contrôle des émissions (M1Z et M2Z).
| | | |
| | | |
Chaque demi pupitre comporte :

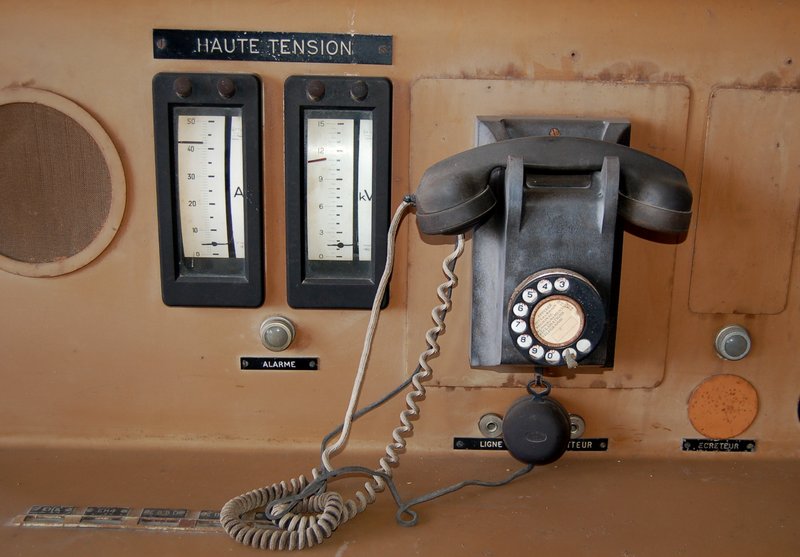

Un voltmètre
Un ampèremètre
Un bouton de déclenchement et de
signalisation
Un bouton d'enclenchement
Une commande de
réglage
-
Un groupe de signalisation des relais à
maximum d'intensité des lampes à circulation d'eau.
-
Un contrôle du niveau BF avec les
signalisations du fonctionnement de l'écrêteur avec sonnette d'alarme
-

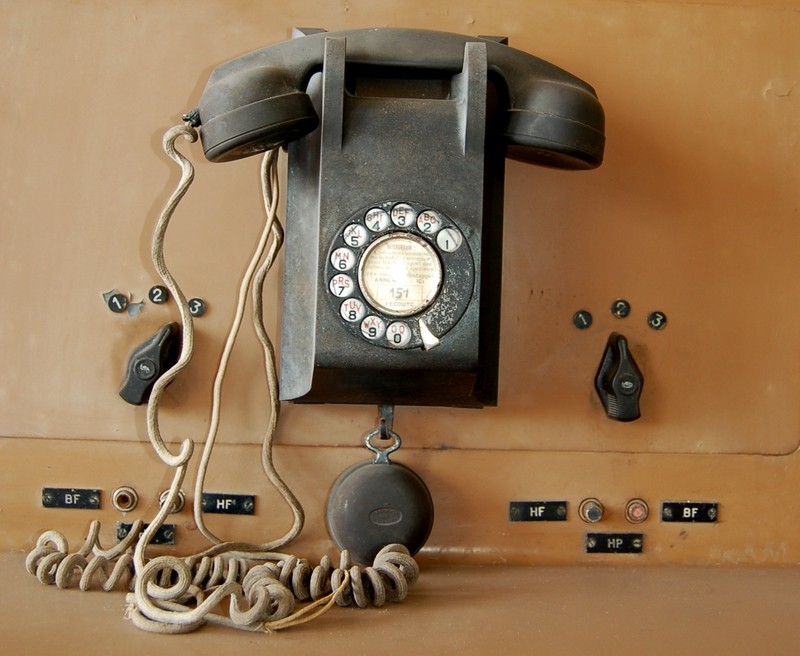

Un contrôle auditif avec haut-parleurs,
inverseurs et potentomètres
-
Un contrôle des lignes de modulation
comprenant un potentiomètre de ligne et deux jacks de contrôle
-
Un contrôle de modulation BF avec un
enregistreur de modulation et un galvanomètre
-
Un contrôle de la modulation sur la HF
détectée avec un enregistreur de modulation et un galvanomètre
-
Les circuits HF detectée
-
La commande des alimentations des
enregistreurs
-

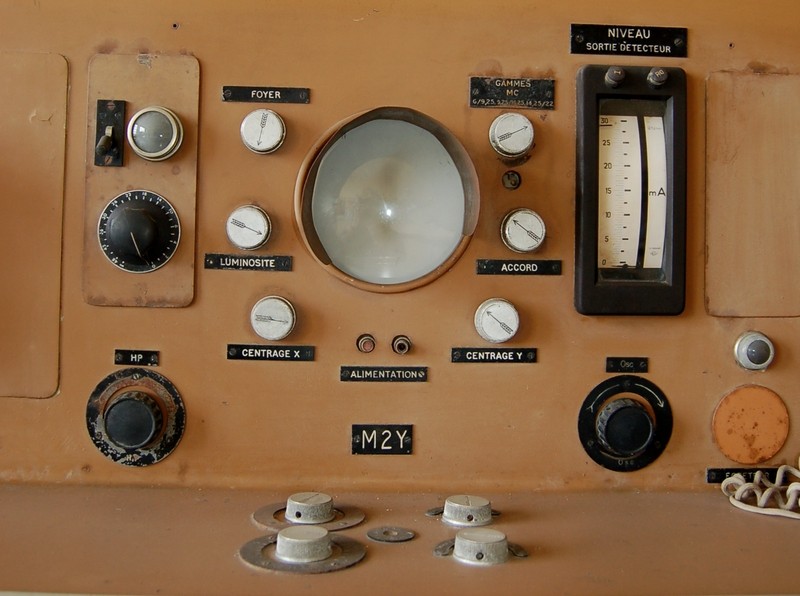

Un contrôle oscillographique
| | | |
| | | | | | |
Les tensions HF et BF prélevées sur les
étages de puissance sont ramenées par des câbles spéciaux sur les pupitres de
contrôle et sur la baie de mesure. La tension HF nécessaire est de l'ordre de 20
Volts.
| |
| | | | | | |

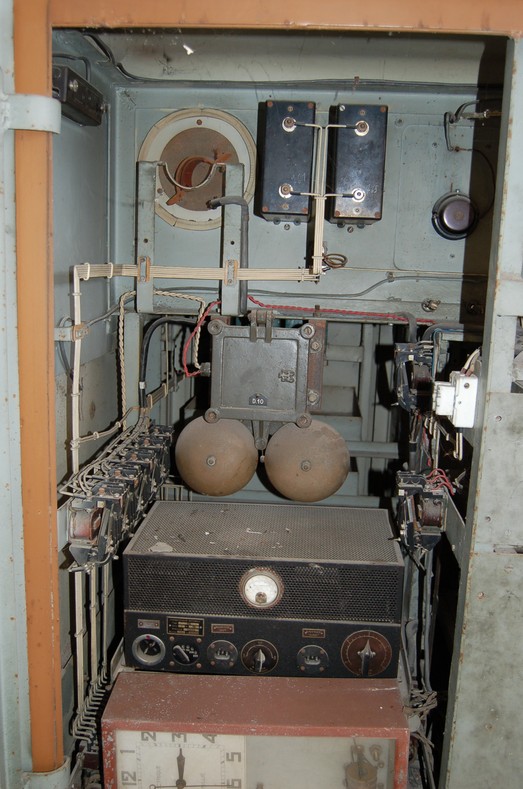

Les signalisations lumineuses
principales ont doublées par une signalisation sonore. Chaque émetteur dispose
de quatre sonneries, deux dans la salle d'émission (dans les pupitres de
contrôle) et deux dans la salle d'alimentation.
| |
| | | | | | | | | |
